LITZ WIRES

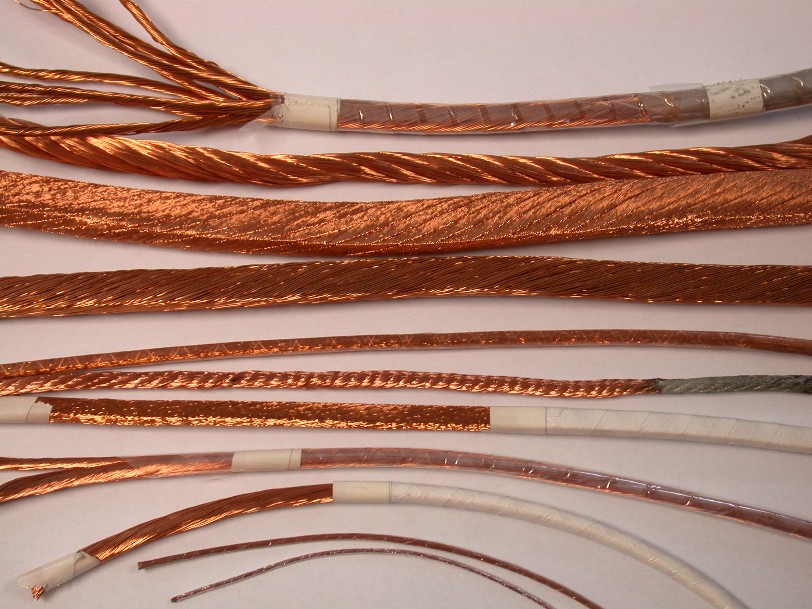

FILO LITZ

Il
FILO LITZ consiste in un trefolo di fili di rame smaltati ed è utilizzato in modo particolare per bobine ad alta frequenza.

PROPRIETA'
Il
FILO LITZ è stato progettato essenzialmente per le bobine ad alta frequenza. Riduce l'"effetto pelle" e diminuisce la resistenza della corrente alternata sostituendo il mono-filo con numerosi fili più piccoli presenti all'interno della stessa sezione trasversale.
Le bobine di filo Litz sono utilizzate negli avvolgimenti ove è utilizzata l'alta frequenza.

GAMMA DIAMETRI
Gamma di produzione standard:
- Litz a profilo circolare
Filo singolo: Ø da mm 0,071 a 1,50 Sezione: da mm² 0,20
- Litz a profilo rettangolare
Filo singolo: Ø da mm 0,20 a 1,00 Sezione: da 6 mm².
Esaminiamo richieste particolari.

ISOLANTI
Tipi di smalto del filo singolo:
- saldabile in poliuretano modificato classe 155°C o 180°C, G1 o G2;
- saldabile o non saldabile in poliesterimide, G1 o G2; Rivestimenti:
- uno o più strati di nastro in poliestere: spessore da 12 a oltre 23 , in Nomex®, Kapton® o altri isolanti su richiesta;
- uno o più strati di nastro adesivo in poliestere.
Sono possibili varie combinazioni.

MAGGIORI VANTAGGI
- Alta flessibilità;
- alta velocità d'avvolgimento;
- alto fattore di riempimento.

ROCCHETTI
DIN 250 - DIN 355 - DIN 500

DIAMETRI APPROSSIMATIVI DEI FILI SINGOLI
IN ACCORDO CON LA FREQUENZA DI APPLICAZIONE

Ø 0.400 - da 50 Hz a 1 KHz
Ø 0.250 - da 1 KHz a 10 KHz
Ø 0.200 - da 10 KHz a 20 KHz
Ø 0.125 - da 20 KHz a 50 KHz
Ø 0.100 - da 50 KHz a 100 KHz
Ø 0.071 - da 100 KHz a 250 KHz

I presenti valori sono a solo titolo indicativo.

CATALOGO

LITZ WIRE

LITZ WIRE
consists of enamelled copper wires assembled by stranding. It's mainly used for high frequency coils.

PROPERTIES
LITZ WIRE has been especially designed for high frequency coils. It reduces the "skin effect" and decreases the alternative current resistance by replacing the mono-wire by numerous smaller single wires resulting in the same cross section.
The Litz wire coils are used in the winding where the high frequency is used.


RANGE DIAMETER
The standards are:
- Round Litz
Single wire: Ø mm 0,071 to 1,50 Cross-Section: mm² 0,20 up
- Rectangular profile Litz
Single wire: Ø mm 0,20 to 1,00 Cross-Section: 6 mm².
We consider special requests.

INSULATIONS
Type of enamel of the single wire:
- solderable modified polyurethane class 155°C or 180°C, G1 or G2;
- solderable or not solderable polyesterimide, G1 or G2;
Overcoat:
- one or more layers of polyester foil: thickness 12 up 23 of Nomex®, Kapton® or other insulations upon request;
- one or more layers of the adhesive-coated foil of polyester. Various combinations are possible.

MAIN ADVANTAGES
- High flexibility;
- high speed winding;
- high filling factor.

SPOOLS
DIN 250 - DIN 355 - DIN 500

APPROX. DIAMETERS OF SINGLE WIRES
IN ACCORDING TO THE FREQUENCY OF APPLICATION

Ø 0.400 from 50 Hz to 1 KHz
Ø 0.250 from 1 KHz to 10 KHz
Ø 0.200 from 10 KHz to 20 KHz
Ø 0.125 from 20 KHz to 50 KHz
Ø 0.100 from 50 KHz to 100 KHz
Ø 0.071 from 100 KHz to 250 KHz

These values are for information only.

CATALOGUE
